一、前言
吸尘机作为现代家庭清洁的核心工具，极大提升了生活效率与卫生水平，其强劲吸力和智能设计帮助人们轻松应对灰尘、螨虫等污染。而吸尘机的性能稳定性和使用安全性与电磁兼容性（EMC）设计息息相关，良好的EMC设计才能通过各国认证标准，避免高频噪音和电路故障，延长产品寿命，提升用户安全体验。

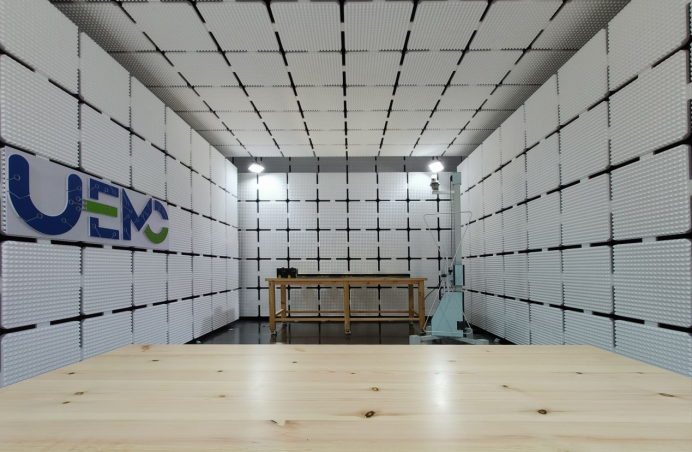

吸尘机RE测试图
二、实例分析
吸尘机的主要框架由AC-DC电源模块、开关控制模块、吸尘电机及水泵组成。其电磁兼容（EMC）测试依据FCC Part 15B Class B标准进行，测试条件为120V供电开机运行。初步测试数据显示，该吸尘机在30-40MHz和100-200MHz频段存在辐射超标问题，需进一步优化设计以满足合规要求。

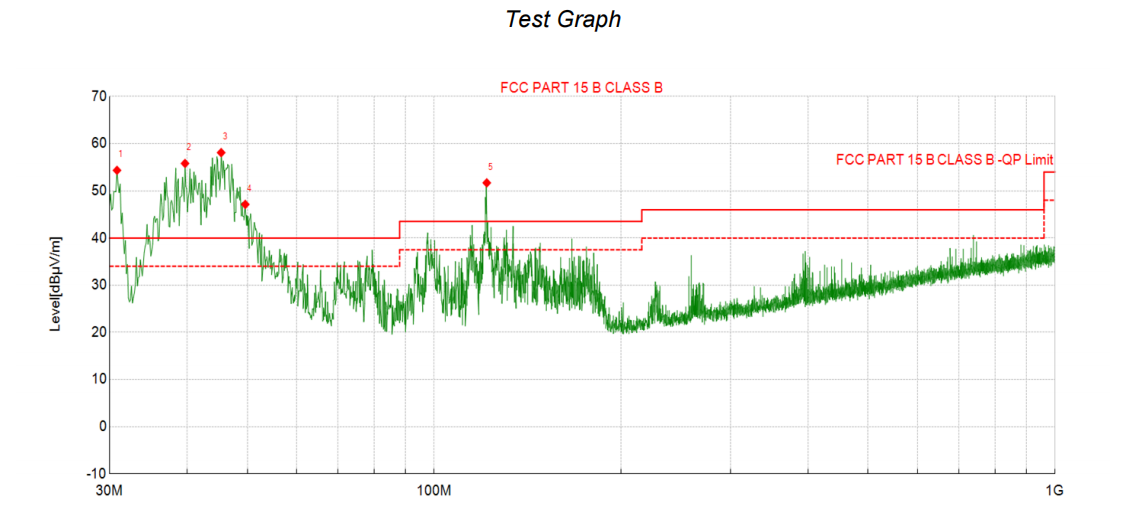

吸尘机初始数据图
机器的PCB板上有三个座子，分别是开关控制座子、吸尘电机座子和水泵座子，可以拔掉座子逐一排查。由于拔掉开关控制座子和吸尘电机座子后，机器是会出现报错而不能启动的情况，所以只能拔掉水泵座子进行RE验证。拔掉后进行复测，在30-40MHz和100-200MHz频段的数据是有所改善的。

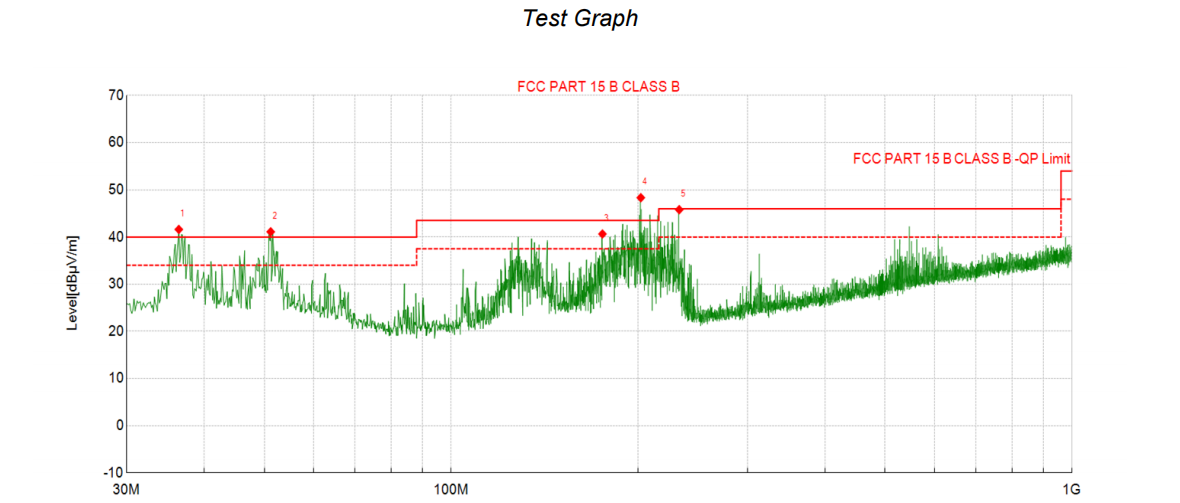

拔掉水泵座子测试数据图

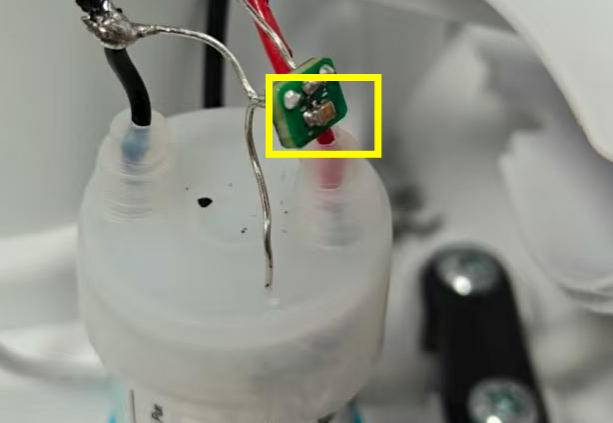

此时可以很快定位到问题点可能是由水泵引起的，我们可以在水泵处采取措施。措施一：在靠近电机正负极两端加入插件CF电机滤波器。对水泵有很好滤波效果，在100-200MHZ频段超标问题得以解决。措施二：在措施一的基础上，在水泵电源线加入磁环验证，但对30-40MHZ的数据改善效果不明显，考虑到直接在水泵的电源线上加入共模电感效果会比加入磁环的效果会更好，此时将磁环去掉而加入共模电感，在30-40MHZ的数据有所改善，但仍存在数据超标问题。
我们重新分析30-40MHZ频段的超标问题可能主要不是水泵引起的，将水泵座子拔掉数据有所改善，是因为机器的总功率减小。措施三：在措施一的基础上，我们去掉水泵电源线上的共模电感，而将机器的主电源线延长接入镍锌磁环绕至三圈。

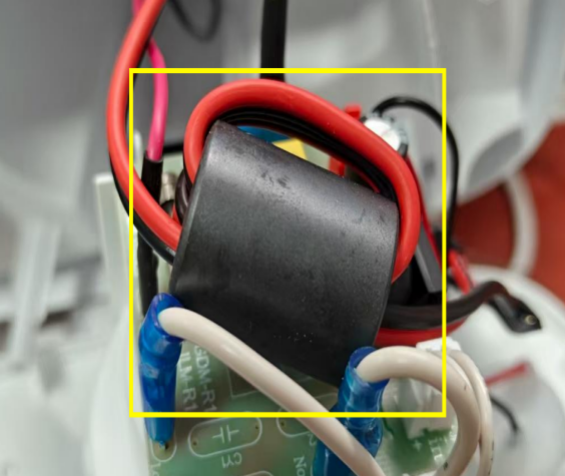

措施三整改图
紧接着对机器进行复测，机器的30-40MHZ频段的超标问题得以解决。总体上，机器的测试数据可通过测试标准。

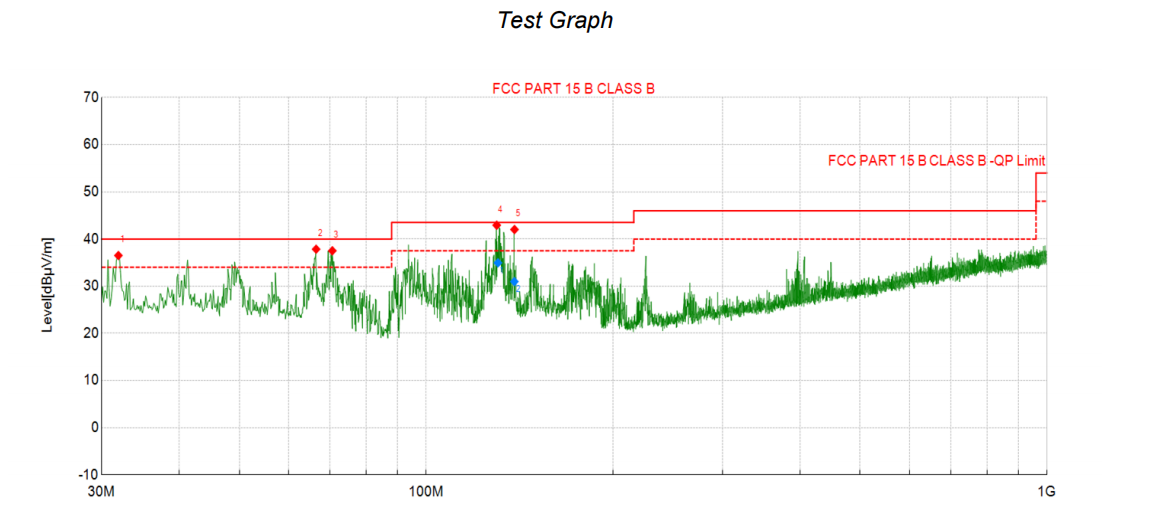

整改后测试数据图
