一、行业背景
按摩产品行业在全球大健康及“朋克养生”趋势下持续增长，中国已成为全球主要的研发与制造中心。当前，行业参与企业众多，但市场竞争激烈。因此，为保证按摩器功能和性能的稳定，从而在激烈的市场竞争中脱颖而出，按摩器的EMC设计是必不可少的，接下来我将简单分享一款手持按摩器的RE整改。
二、问题分析
手持按摩器进行初次摸底测试，得到以下测试频谱数据图。（最大超出标准限值5.36db）

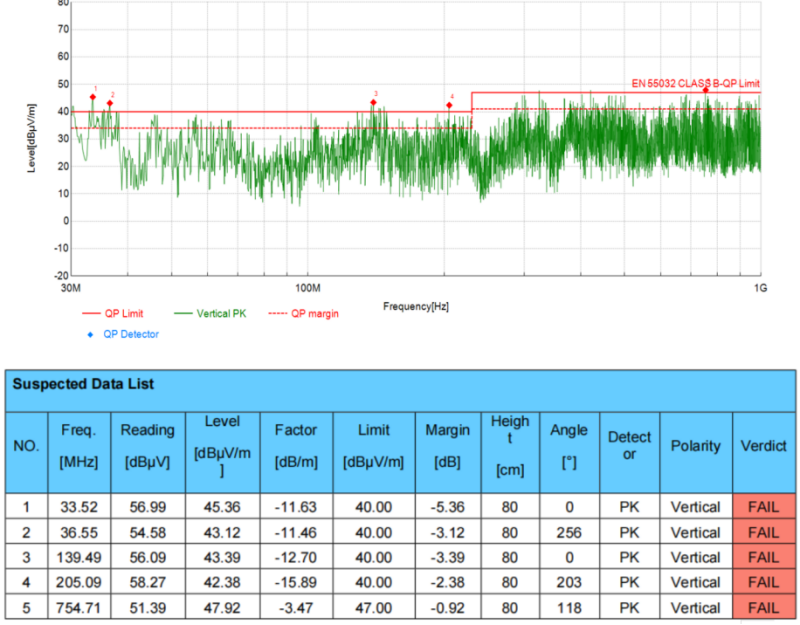

初始测试数据
从结构上分析来看按摩器主要由“AC-DC模块”和“电机”组成，并且AC-DC模块和电机都是辐射干扰的问题难点，因此两者都可能是造成RE超标的原因。
从测试频谱来看“幅值大，频带宽，能量强”，看起来有点像小孩子的乱涂，符合电机噪声的频谱。（具体频谱判断可以查看我司关于频谱判断文章“从事EMC必须认识的五种EMI频谱”）
综上分析可得，按摩器RE测试未通过原因主要由电机噪声引起，我们需要降低电机噪声，再测试查看有无由AC-DC引起的RE干扰。
三、机器整改

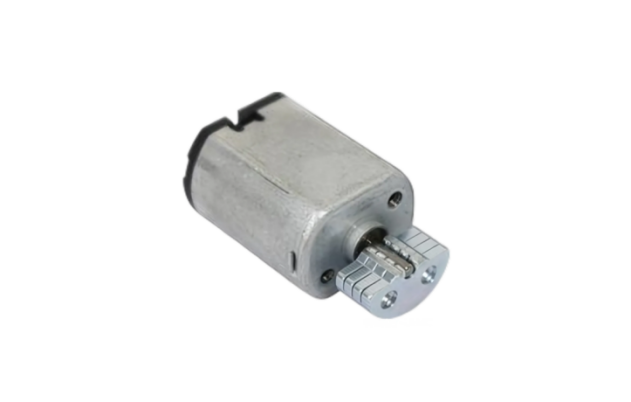

对于电机的整改主要使用我司CF电机滤波器，CF电机滤波器是一款集成化复合滤波器，用途广泛，主要有以下几种优点：
1.滤波滤波频带宽，寄生参数低；
2.没有通流限制，并联在电路上，用途广泛；
3.体积小，可减小电机内部PCB空间
4.可替代多种高价滤波方案；

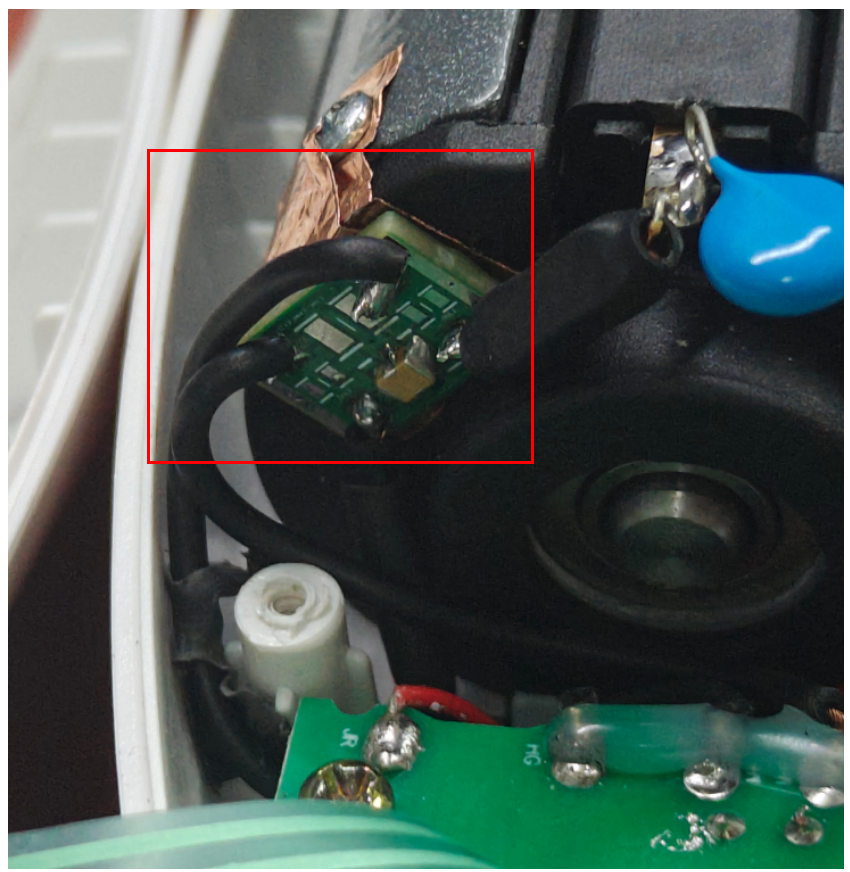

整改措施图
四、整改结果
对电机加CF滤波器后进行测试，得到以下测试结果。（最少余量5.61db）

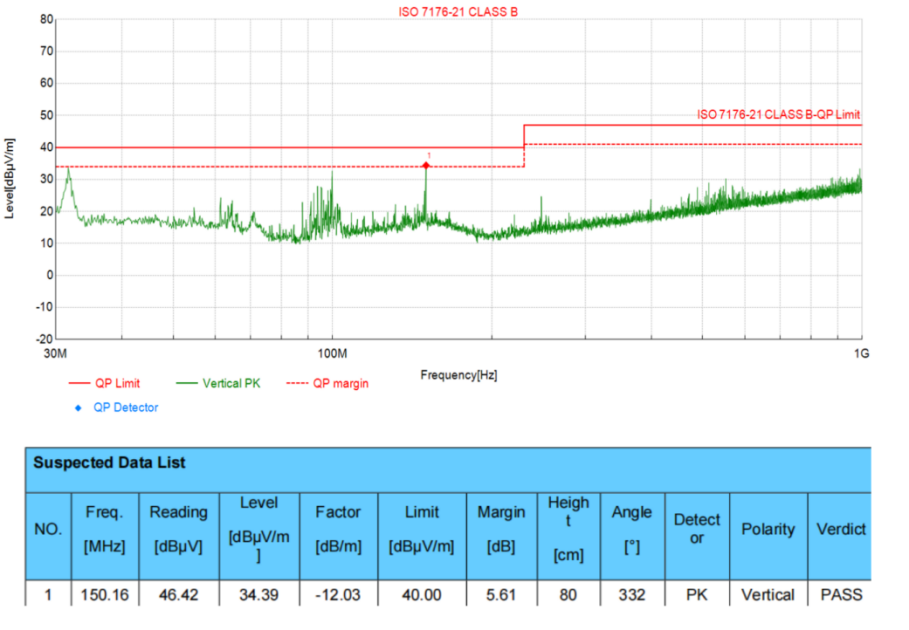

电机加CF电机滤波器后测试数据
从图中可以看到电机杂乱的波形基本全部降低，噪声最少降低近10db，整体噪声干扰低于限值线。AC-DC模块虽然存在噪声干扰，但未超标，并且余量接近6db，按摩器RE测试通过。由此可见我司CF电机滤波器对于电机噪声的处理性能十分优秀。
